寫得出協定堆疊的團隊,來做你的產品。

我們的主力是承接開發案:從你的規格做到可量產的硬體與韌體、把無線協定堆疊載入你自己的板子,並在受控條件下量到你敢對客戶負責的數字。DECT NR+ 堆疊是我們依 ETSI 規範逐條寫出來、用來證明能力的作品;同一支團隊也在做已經在現場運轉的 Bluetooth Mesh / NLC 照明、自供電感測與 EdgeRouter。

設計資料只用在你的專案 分階段付款 驗收後才付尾款 進料檢查後才給時程
我們拿什麼證明

要判斷一間公司能不能做你的案子,看它自己做過什麼

簡報上誰都可以寫「我們熟悉無線通訊」。比較難的是把一份幾百頁的規範拆開、逐條實作、再逐條量到它站得住——所以我們把自己做過的攤出來給你看,包含還沒做到的部分。

STACK

我們自己寫了一套 5G 協定堆疊

DECT NR+(ETSI TS 103 636)的 MAC、DLC 與匯聚層,從規範逐條建置,在自建的干擾源與被動監聽器底下驗證。你的案子多半不需要走到這麼深,但做過的人處理問題的層級不一樣。

LOADING

我們也把它裝進別人的硬體

堆疊載入不是把程式碼寄給你就算完成。是把協定放進你自己的板子、你自己的產品形態、你自己的天線與電源條件裡,然後在你的硬體上量出數字,給你可以拿去對客戶負責的結果。

SHIPPING

出貨中的產品,不只是實驗室成果

Bluetooth Mesh / NLC 照明控制、免電池開關與 EdgeRouter 邊緣路由器——這些是已經裝在案場、經過現場考驗的產品線。我們知道從規格到量產中間會出什麼事,因為我們自己走完過。

SERVICE

堆疊隨開發服務一起提供

DECT NR+ 堆疊不單獨授權或販售,而是和我們的開發服務一起提供:你拿到的是用它做出來、在你的硬體上量過的產品。

談談你的案子 → 先看我們自己做過什麼
先看我們怎麼做

值得付費的是方法,不是設備。我們如何把 ETSI TS 103 636 逐條拆解、測試台怎麼配置、對這套堆疊宣稱什麼與不宣稱什麼,都寫在技術頁——還沒看過的話建議先看。

看堆疊如何建置與驗證 →

也可以直接下載 BFi91NR7DLCVG 產品簡介(繁體中文 · PDF · 2 頁),或 English version——量測數字、失效語意與兩種整合方式都在裡面,免填表、免留 email。

服務範圍

接案的兩條線:把產品做出來,和把協定做穩

我們不承接與無線無關的委外開發。接的是這兩件事——從你的規格做出可量產的硬體與韌體,或是把一套已經存在的無線實作帶到能通過對抗性量測的狀態。

ODM

客製化設計與 ODM

以 BANFi 自有的無線模組為基礎(核心採用 Nordic Semiconductor nRF5340 與 nRF9151),依你的應用做模組、韌體到整機的客製開發。這些模組不單獨對外銷售——它們是這項服務的材料。這條線是從你的規格重新開發;如果你要的只是把現成機種掛上自有品牌,走 EdgeRouter 的品牌客製,週期與費用都低得多。

  • 無線模組與 SiP 選型、天線與 RF 佈局檢視
  • 韌體開發:Bluetooth Mesh / NLC、DECT NR+、Thread over Ethernet
  • 整機設計、機構配合與量產導入
  • 各地法規送測規劃(NCC / CE / FCC / TELEC / RCM)
  • 品牌客製:外殼雷雕/網印客戶 LOGO、銘牌、包裝與出廠預設值
STACK

協定堆疊開發與驗證

把一套 DECT NR+ 實作帶起來、量出它的行為、找出它在什麼條件下會壞。做法寫在技術頁,與開發這套 DECT NR+ 堆疊時用的是同一套。

  • 裝置上電、連線建立與基本功能驗證
  • 在受控干擾下的鏈路行為量測
  • 封包層級觀察與問題歸因
  • 移植、調校與效能最佳化
看 EdgeRouter 的品牌客製做法 →
合作流程

把你的裝置放進 DUT 位置

同一張測試台、同一套方法,對準的是你的硬體而不是我們的。以付費專案承接。

詢問

告訴我們這是什麼裝置、目前在什麼狀態、你希望結束時知道什麼。按本頁的「談你的開發案」會帶你到首頁的詢問表單,並自動勾選「客製化服務」;表單會直接送到我們手上。

先看作品

在你決定任何事情之前,我們可以先播一段我們自己硬體的測試台錄影給你看——鏈路、注入的干擾,以及監聽器擷取到什麼;必要時也可以把實體樣品放到你手上。你應該在簽約之前就能判斷這份工作的水準,而不是簽完才知道。

你的資料只用在你的專案

你的電路圖、韌體、文件,以及我們在過程中觀察到關於你實作的任何事,都留在你的專案裡,不會被帶到別人那裡。我們也不會公開具名客戶。

範圍與報價

談定要量什麼、交付什麼、費用多少,並且寫下來。範圍沒有落成文字之前不會開始。

訂金

依議定報價收取訂金,尾款到下面的驗收階段才到期。比例寫在報價單裡而不是固定在這裡,因為它跟著工作的形狀走。

寄送硬體

把裝置寄到台北辦公室。請寄足以成一條鏈路的數量——單一板子可以被探測,但沒辦法被觀察它在通訊。

進料檢查與排程

我們檢查收到什麼、確認能連上並啟動它,然後才給出時程。硬體到我們面前之前不承諾交期,因為誠實的答案取決於開箱之後看到什麼。

上機與量測

你的裝置進入測試台的 DUT 位置,參考對端、干擾源與被動監聽器照技術頁描述的方式圍著它配置。

驗收

你會拿到測試錄影、結果與寄回的硬體,並在尾款到期之前對照議定範圍檢視。驗收是對照我們答應要做的事,而不是對照一個沒有人能事先保證的結果——「這個設計在這裡有問題」即使是壞消息,也是一次成功的專案。

你的板子必須留出什麼

一個接頭決定我們能不能第一天就開始

其他都能想辦法繞過去,除錯介面不行。板上留一個標準 Arm Cortex Debug 排針,我們的探針線直接插上去;沒留,專案的頭幾天就會花在做治具而不是量測上。

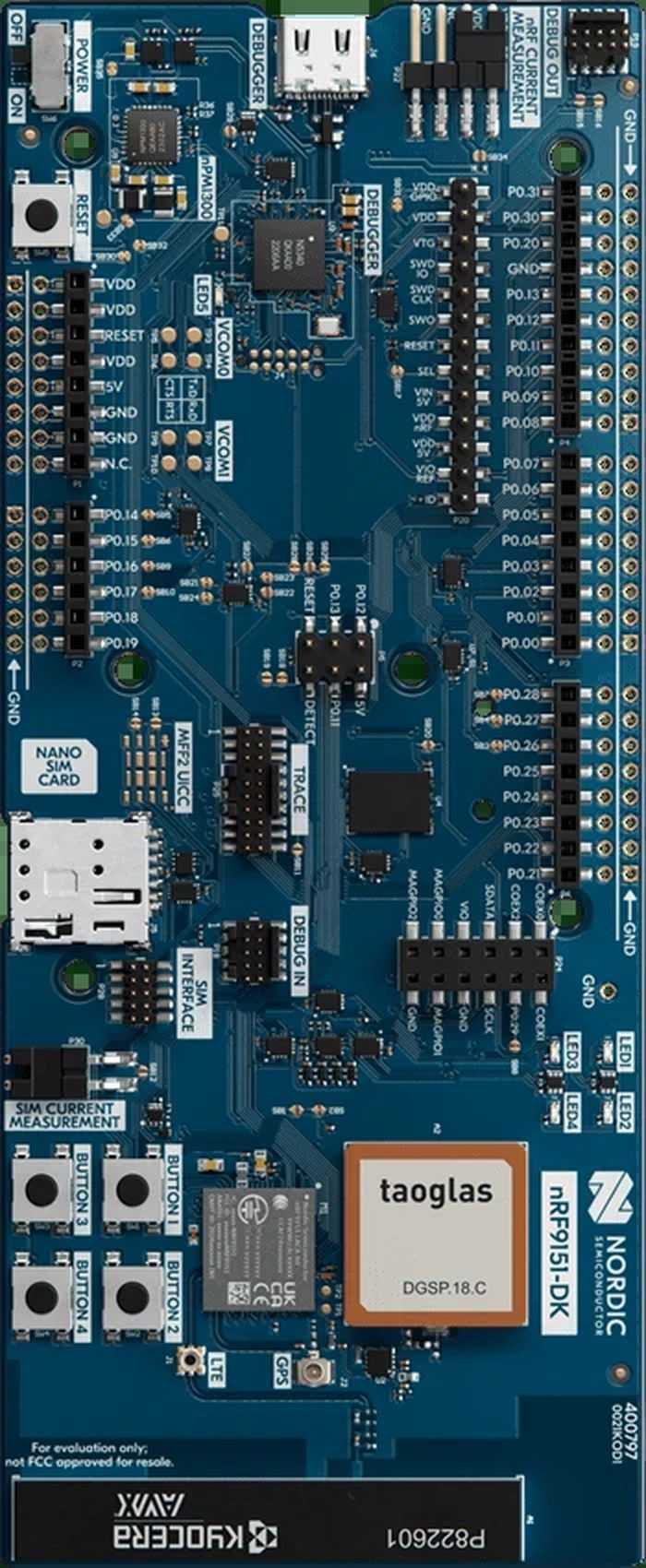

Nordic Semiconductor nRF9151-DK 開發套件全貌,右上角為 DEBUG OUT 排針
整塊板子的樣子:DEBUG OUT 在右上角。圖為 Nordic Semiconductor 的 nRF9151-DK 開發套件,BFi91XTD 用的 nRF9151 SiP 即出自此平台。
10-pin Arm Cortex Debug 排針腳位定義 10 pin · 1.27 mm 間距 防呆缺口在上方 1 VTref I/O 參考電壓 1.2 – 5.0 V 3 GND 5 GND 7 KEY(無腳位) 9 GNDDetect 2 SWDIO 4 SWCLK 6 SWO 8 NC 10 nRESET 深色字是我們實際依賴的訊號

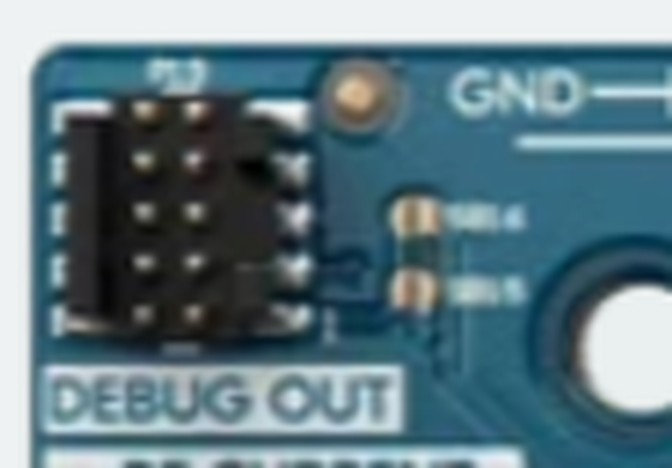

開發板上的 10-pin Arm Cortex Debug 排針,絲印標示 DEBUG OUT
我們要對接的就是這顆——右上角那個 10 腳、1.27 mm 間距的排針。圖為 Nordic Semiconductor 開發套件;你的板子上留同一個 footprint,就是我們需要的,測試線免轉接直接對插。
除錯接頭
必要。10-pin Arm Cortex Debug 排針,1.27 mm(0.05″)間距——與 Nordic Semiconductor 開發板同一個 footprint,我們的測試線免轉接直接對插。
訊號
至少要有 SWDIO 與 SWCLK。需要 trace 輸出的話拉 pin 6 的 SWO;pin 10 的 nRESET 會讓救援輕鬆很多。
參考電壓
pin 1(VTref)必須由你板子自己的 I/O 電源軌驅動。探針讀取那個電位,並把 SWDIO / SWCLK 的位準對齊它——探針不會把電位強加到你的裝置上。不要讓 pin 1 浮接,也不要把它接到「除錯腳位實際上並不在其上」的另一條電源軌。
電壓範圍
VTref 為 1.2 V – 5.0 V。1.8 V 與 3.0 / 3.3 V 的 I/O 都是常態。如果你的電源軌低於 1.8 V,或 I/O 電壓在運行中會切換,出貨前先告訴我們。
接地
pin 3、5、9 全部接到板子的地。pin 9(GNDDetect)是探針判斷「目標板有沒有接上」的依據——不接的話,這個接頭會被讀成空的。
板子供電
除錯接頭不會供電給你的板子。請把電源一併寄來,並告訴我們裝置是否需要特定的開機順序或 USB 供電規格。
方向
建議使用帶防呆外殼的排針。如果 footprint 沒有外殼,請在絲印上把 pin 1 標清楚。
序列主控台
強烈建議。一個拉到排針或 USB 的 UART,幾乎能縮短每一輪除錯。
RF 介面
有連接器化的 RF 路徑很好,但非必要。只有整合式天線時,我們就照產品實際輻射的樣子測。
數量
至少兩台,才能成鏈路並被觀察,而不是從單一端點去推論。
一併寄來
電源、線材、任何非標準的燒錄治具,以及一份說明這台裝置該怎麼啟動的筆記。
立場

實測,不是認證

本頁描述的是這套實作如何被開發與驗證。DECT NR+ 堆疊 BFi91NR7DLCVG 由 FLSEMI 提供,依 ETSI TS 103 636 Release 2 撰寫,並在測試台上對照測試規範進行過量測。它尚未送交正式一致性測試,本頁任何內容都不構成協定一致性或法規核准的宣稱。

本頁的服務說明呈現的是我們通常的工作方式,不構成要約,也不形成契約。範圍、價格、付款階段與時程,以個案的書面報價與簽署的合約為準。
