BFi53ER0：一條 PoE 線，把現場接上 BMS 與雲端。

BFi53ER0 是工業級 EdgeRouter 邊緣路由器：一條 PoE+ 乙太網路，把 Bluetooth Mesh / NLC 照明、RS-485 Modbus RTU 設備與 0–10 V / DI-DO I/O 接上 Modbus TCP、BMS 或雲端。

洽談你的專案 →與工程師洽談

PoE 單線整合10/100M 乙太（PoE+ 受電）把 Mesh、Modbus RTU 與 I/O 匯到一條線

Modbus TCP ↔ RTU同時是 Modbus TCP 伺服器與 RTU 主站，在邊緣即時轉譯

三種韌體方案依料號於購買時選定：Modbus TCP 與 Bluetooth Mesh、免電池 Bluetooth 閘道，或 Thread over Ethernet 與 Bluetooth NLC（PREVIEW）

鋁擠型金屬外殼DIN 軌或壁掛安裝，金屬外殼兼作散熱

連結與網路

無線 RF: 藍牙 5.3 LE（1M／2M／LE Coded PHY）· Bluetooth Mesh Profile · TX 至 +13 dBm · 實測視距 > 100 m · SMA 外接天線
乙太網路: 10/100M（PoE+ 受電，IEEE 802.3at Type 2）· Modbus TCP 伺服器 → BMS / SCADA / 雲端
序列介面: 1× RS-485 · Modbus RTU 主站 → 現場設備
能量採集代理: 免電池 Bluetooth 開關與感測器（相容 EnOcean）的封包轉譯，納入 Mesh 與網路
IP 協定: IPv4 / IPv6

I/O 與儲存

類比 I/O: 2× 0–10 V 輸入（12-bit；4–20 mA 為訂購選項）· 2× 0–10 V 輸出

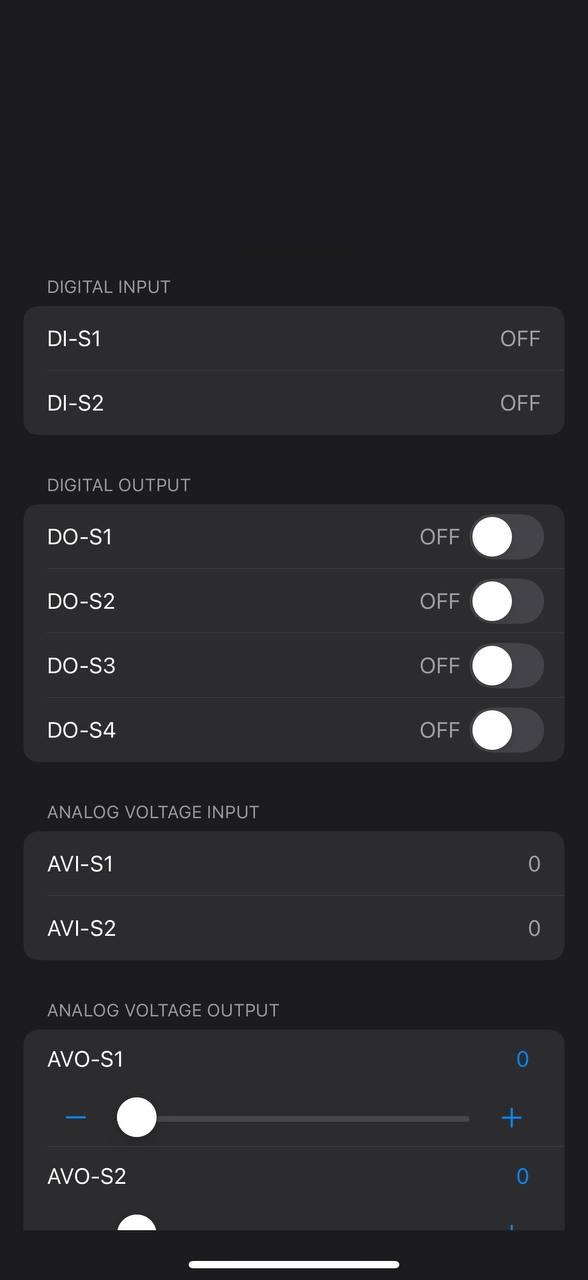

數位 I/O: 2× 12/24 V DI · 4× 開集極 DO（皆光耦隔離；DO 驅動 24 V 繼電器與指示燈），並提供 24 V DC 輸出（額定 0.65 A）
儲存: microSD 插槽，支援本地資料記錄；BFi53ER0-BF 韌體也能從 microSD 更新（寫入前檢查整份檔案完整性，只有為本產品簽章的韌體才會執行）

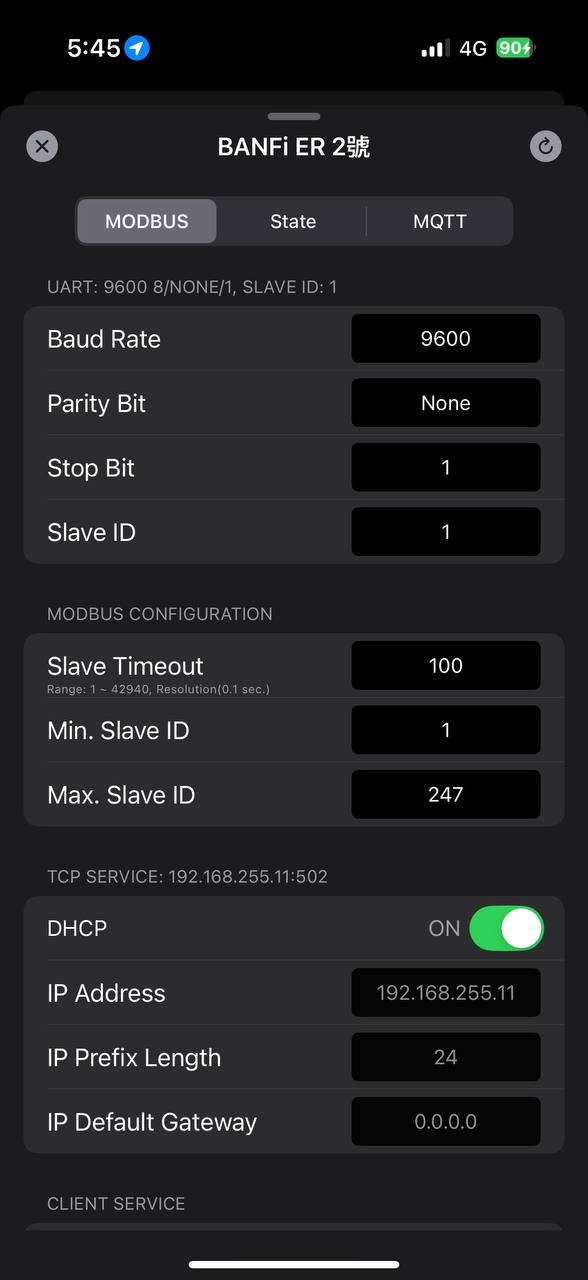

邊緣轉譯: Modbus TCP 伺服器 ↔ Modbus RTU 主站；Modbus TCP ↔ Bluetooth Mesh Client

Mesh Model 與韌體

通用模型: Generic OnOff、Generic Level
排程模型: Time / Scene / Schedule Client
照明模型: Lightness / LC / CTL / HCL Client
感測模型: Sensor Client
韌體更新: 乙太網路與 BLE 遠端 OTA（DFU，維護／應用）
韌體選項: 依料號選定：BFi53ER0-BF 免電池 Bluetooth 閘道、BFi53ER0-MB Modbus TCP 與 Bluetooth Mesh、BFi53ER0-TN Thread over Ethernet 與 Bluetooth NLC（PREVIEW，依需求提供）；出廠安裝，購買後不能更換

電源、機構與認證

電源: PoE+ 受電（IEEE 802.3at Type 2 PD）或 DC 14 – 32 V，兩者可同時接；以 802.3af 供電時無法同時提供 24 V 輸出
核心模組溫度: 核心模組 BFi53MLG −40 ~ +105 °C
機構: 119.6 × 110.0 × 37.4 mm（含安裝支架 131.3 × 117.4 mm），鋁擠型金屬散熱外殼；DIN 軌或壁掛
保護與安裝環境: DC 輸入具反接保護、保險絲與突波抑制；24 V 輸出有保險絲；RS-485 與類比 I/O 有 TVS 保護。無 IP 防護等級，戶外或沖洗區請裝入密封機箱
認證: 整機 RF（NCC / CE / FCC / TELEC / RCM）與 Bluetooth 標誌依專案、目標市場與量產版本申請；核心模組 BFi53MLG 具 NCC / CE / FCC / IC / TELEC / NBTC / Bluetooth 認證；DECT NR+ 尚未申請

BFi53ER0 端子台（20 位，2 × 10）

前視圖，網路孔在下；左排奇數腳、01 在上，右排偶數腳、02 在上。端子名稱與外殼標籤一致。BFi53ER0S：端子定義待公布。

下載硬體規格書（英文 · PDF · 11 頁）下載繁中版（PDF · 11 頁）

BANFi-HS-ER0 v3.4 · BFi53ER0 / BFi53ER0S · 專利申請中（Patent pending）· 核心模組 BFi53MLG 工作溫度 −40 ~ +105 °C

選擇韌體

同一台硬體，三套韌體，依料號選定。

韌體在購買時依料號選定、出廠安裝，購買後不能更換。

BFi53ER0-BF · 免電池 Bluetooth 閘道

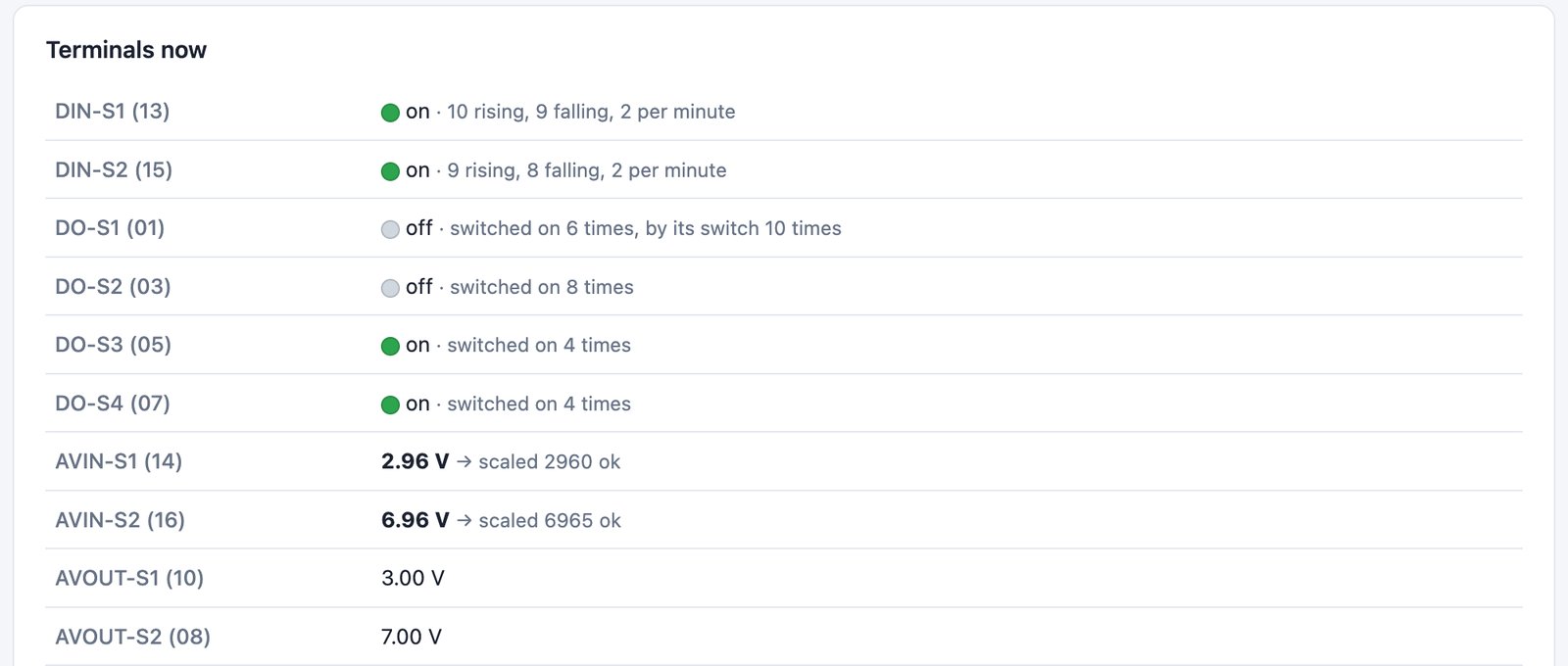

接收免電池開關與感測器的 Bluetooth LE 電報，以 JSON 經 UDP 或 TCP 交給你的系統；同一台也是 Modbus TCP 伺服器與 RS-485 Modbus RTU 閘道，免電池開關可直接驅動端子輸出，並在 microSD 留下歷史記錄。STM 550B 與 EMDCB 出廠已由 EnOcean 校正，閘道原樣轉發讀值。
